Aplicația ”Commercial Installation Solutions Speaker Calculator”

Commercial Installation Solutions Speaker Calculator (CISSCA) este o aplicație software care calculează rapid numărul de difuzoare necesare pentru o performanță optimă într-o încăpere specificată de utilizator, plus nivelul efectiv de presiune acustică a sistemului. Utilizatorul specifică dimensiunea camerei, tipul difuzoarelor care vor fi utilizate și ordinea acestora.

- O modalitate rapidă și ușoară de a estima numărul de difuzoare necesare pentru orice proiect.

- Instalare și operare facilă.

- Funcția raport de ieșire oferă o documentație optimă pentru propunerile de sistem.

Supported Speakers (V3.0)

Ceiling Speaker VXC4, VXC6, VXC8, VXC3F, VXC5F, S5 *, NS-IC400 *, NS-IC600 *, NS-IC800 *
Surface Mount Speaker VXS5, VXS8, VXS3F, VXS3FT, VXS1ML, VS4, VS6, S15 *, S55 *, NS-AW392 *, NS-AW592 *, NS-AW992 *
Subwoofer VXS10S, VXS10ST, VXS3S

* Not available in some regions.

How to use

Mode select

Room information

Speaker/Application settings

An estimate of the number of speakers

View of effective SPL map

Report output

AUTO mode

AUTO mode quickly calculates the number of speakers with simple operations. Only VXC4 ceiling speaker is available in this mode.

STEP1: Enter the size of the room and the height of the listeners' ears. Able to import blueprints or another image as needed.

STEP2: Select a layout type of the VXC4 ceiling speaker.

STEP3: Specify application type from either BGM or Speech.

STEP4: Check your settings and result of an estimate of the number of speakers. Able to adjust (move or remove) position of individual speakers if needed.

STEP5: Check the difference between the effective sound pressure level of the estimated system and the target sound pressure level entered in STEP 3. Click the “REPORT” button to output the results in report form.

ADVANCED mode

ADVANCED mode quickly calculates the number of speakers required for optimum performance in accordance with a condition specified by the user with more flexible and detailed setting. Various ceiling speakers, surface-mount speakers and subwoofers are abvailable in this mode.

STEP1: Enter the size of the room and the height of the listeners' ears. Able to import blueprints or another image as needed.

STEP2: Select the type of sepakers to be used.

STEP3: Specify application type and target SPL of your project.

STEP4: Specify speaker layouts.

STEP5: Check your settings and result of an estimate of the number of speakers required. Able to adjust (move or remove) position of individual speakers if needed.

STEP6: Check the difference between the effective sound pressure level of the estimated system and the target sound pressure level entered in STEP 3. Click the “REPORT” button to output the results in report form.

Speaker System Design Points

Design-ul sistemelor de difuzoare - Puncte

Atingerea unui nivel consistent al presiunii acustice la nivelul de ascultare (înălțimea medie a urechilor ascultătorilor) este un obiectiv important în design-ul sistemelor de difuzoare. Următoarele puncte trebuie respectate.

Boxe de tavan

Boxe de tavan

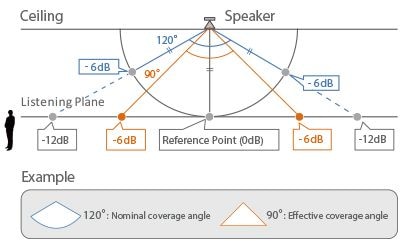

Este important să rețineți că unghiul nominal de acoperire menționat în specificațiile difuzorului de tavan nu este același cu unghiul efectiv de acoperire al difuzorului. SPL la unghiul de acoperire nominal este cu 6dB mai mic decât SPL pe axă, măsurat la o distanță constantă față de difuzor. Unghiul efectiv de acoperire este definit ca un unghi la care SPL este cu 6dB mai mic decât SPL pe axe în planul de ascultare. Unghiul efectiv de acoperire este de obicei de aproximativ 70 ~ 80% din unghiul nominal de acoperire. Calculele CISSCA se bazează pe unghiuri de acoperire eficiente.

Model de ordonare a boxelor de tavan

Suprapunere maximă

Într-o configurație maximă de suprapunere, punctul SPL de -6 dB al unui difuzor este aliniat cu axa difuzorului adiacent. Această abordare necesită un număr mai mare de difuzoare, dar are ca rezultat o performanță generală optimă în aplicații care depind de nivelurile ridicate ale presiunii acustice.

Suprapunere minimă

Diferențele dintre ordonarea difuzoarelor pot duce la deficiențe în acoperire. Este recomandată o abordare minimă a suprapunerii pentru a elimina deficiențele de acoperire.

Edge-to-Edge

Yamaha recomandă ordonarea Edge-to-edge, care este o configurație frecvent utilizată, care aliniază punctele de -6 dB ale difuzoarelor adiacente. Toate difuzoarele de tavan Yamaha susținute de CISSCA au un mare avantaj din acest punct de vedere.

1.4 x Edge-to-Edge

În această configurație difuzoarele sunt distanțate de 1,4 ori mai mult decât în configurația standard Edge-to-Edge. Acest lucru face posibilă reducerea numărului de difuzoare folosite, rezultând un sistem mai economic, pe care Yamaha îl poate recomanda.

2.0 x Edge-to-Edge

Difuzoarele sunt distanțate de 2 ori mai mult decât în aspectul standard Edge-to-Edge. Aceasta este abordarea cea mai economică, dar poate duce la un nivel de presiune acustică neuniformă în toată zona de ascultare.

Suportul de montare al Boxelor

Suportul de montare al Boxelor

Nivelul uniform al presiunii acustice poate fi realizat cu ușurință în planul de ascultare cu difuzoare care includ alinierea axei difuzorului cu capul celei mai îndepărtate ținte (ascultător). Aceasta funcționează din prisma relației dintre distanța și unghiul de acoperire. Când axa perpendiculară este aliniată cu ultimul rând, atenuarea naturală a distanței la ultimul rând și atenuarea în afara axei la rânduri mai apropiate tinde să aibă ca rezultat distribuția uniformă SPL. CISSCA permite ajustarea fină a unghiului de înclinare a difuzorului de suprafață pentru o flexibilitate maximă a design-ului sistemului.

Denumire Română Engleză
CISSCA V3.0 User's Manual [1.1MB]
Denumire OS Dimensiune Ultima actualizare
CISSCA V3.00 for Win 10/8.1/8/7 Win 42.6MB 2019-06-10

Speakers for Commercial Installations (VX Speakers)
